使用新型 MaxLine E 级滤光片，增加边缘陡峭度
本博客总结了我们新的 E 级 Maxline® 激光消杂滤光片的基本原理和功能，现在用户可以更好的利用 RazorEdgeTM E 级边缘滤光片为拉曼光谱提供的好的边缘陡度。
图1：拉曼光谱设置
拉曼光谱是使用标准布局或基于显微镜的高 NA 收集光学元件布局进行的，如图 1 所示。
在任一情况下，使用激光消杂滤光片来阻挡标称高功率激光线外产生的激光都是标准做法。美国艺达思健康与科学有限公司的 Semrock® MaxLine 滤光片是好的、牢靠的激光线消杂滤光片。
因此，必须考虑与图 1 所示激光阻挡相关的激光线滤光片的特性，该滤光片必须从研究样品发射的光束中基本上阻挡瑞利散射的激光。
Semrock 的 RazorEdge 系列是一款用于拉曼光谱的边缘滤光片，提供不同的边缘陡度等级，U 级和 E 级。边缘更陡的E级滤光片允许收集比U级更靠近激光线的拉曼信号；785nm 处的示例见图 2。该图说明了 E 级和 U 级滤光片的边缘陡度分布。
图 2 : E 级和 U 级滤光片 LP02-785RE 和 LP02-7852RU
的边缘陡率图示。
图 3 说明了为什么 MaxLine（LL 系列）和 RazorEdge（LP 系列）U 级滤光片是拉曼光谱的好的滤光片对。MaxLine 滤光片在激发激光到达被测样品之前对其进行光谱“清理”，只允许所需的激光线到达样品。然后，RazorEdge 滤光片从样品散射的光中阻挡激光线，同时传输波长接近激光线的所需光。图示 RazerEdge 的高透过和 MaxLine 滤光片的高阻断。
图 3: MaxLine 和 U 级 RazorEdge 光谱
然而，标准（前 E）系列 MaxLine 滤光片和 E-级 RazorEdge 滤光片之间没有发生这种程度的协同作用，后者比 U 级滤光片陡峭得多；见图 4，其中 LL01-785 无法将激光净化为 785nm 的红色。请注意，LL01-785 的标称边缘陡峭度为 0.9%。
图 4 : U 级和 E 级 RazorEdge 滤光片的 MaxLine 光谱
新的、更陡峭的 MaxLine E级滤光片由于其边缘陡峭度增加（标称 0.2% ）而纠正了这种情况，从而可以更好地与 E 级 RazorEdge 分离；见图 5。
这个新的滤光片的子系列的零件号在波长后用字母 E 表示。在图 5 中，LL01-785E 与图 4 所示的标准陡度 LL01-785 不同。

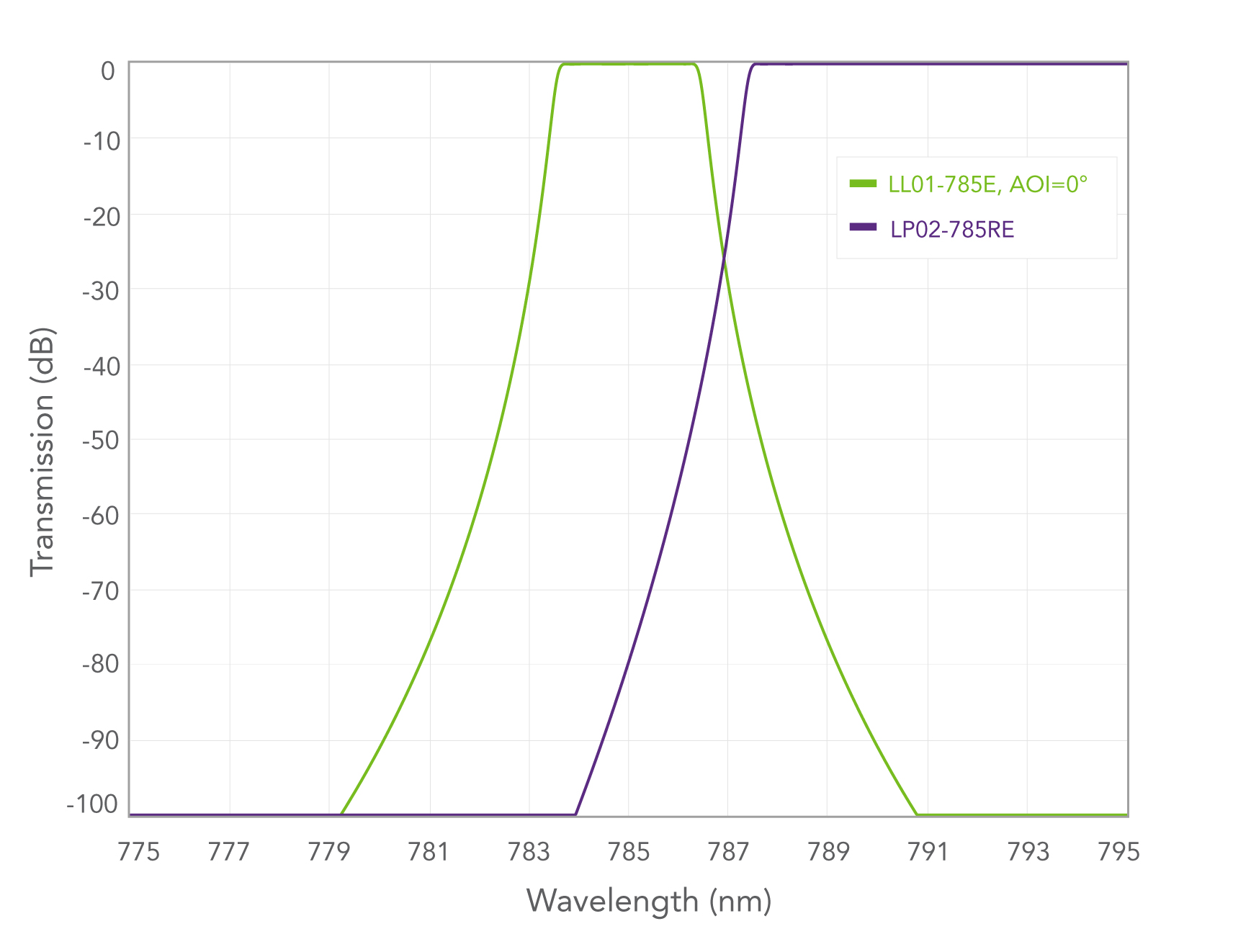

图 5 : E 级 MaxLine 和 RazorEdge 光谱的叠加图
MaxLine E-级系列的另一个新功能是内置的角度倾斜功能。参考图 5，通过调整 MaxLine 滤光片的AOI，将陡峭边缘移动到较低波长，可以增加 RazorEdge 和 MaxLine 滤光片之间的间距。如图 6 所示，在典型的旋转 5° 的交叉波长处，实现了约 OD 4 的阻挡。
图 6 : LL01-785E 的理论光谱随 AOI 的偏移
E 级 MaxLine 激光线滤光片的新产品包括 488 nm、532 nm（敬请期待）、 633 nm 和 785 nm 的版本。预计这将有助于在传感和分析领域中要求苛刻的拉曼应用。
